Catalog SOLENOID VALVE HPW 2170 / 2180 / 2190 / 165 (F)
SOLENOID VALVE HPW – sản phẩm van điện từ Autosigma, được sử dụng trong hệ khí, nước hoặc dầu với nhiệt độ môi chất từ 0 đến 60 °C. Nó phù hợp và an toàn trong đường ống phân phối khí, hệ thống lọc nước, máy hàn, máy đóng gói, máy móc y tế, …
Nội dung catalog bao gồm các mã sản phẩm: HPW 2170 / HPW 2180 / HPW 2190 / HPW 165 /HPW 2150F / HPW 2160F / HPW 2170F / HPW 2180F / HPW 2190F / HPW 165F.
Dowload Catalog SOLENOID VALVE HPW 2170-2180-2190-165 (F)
Kích thước
Trước khi tra cứu kích thước trên dòng van điện từ Autosigma HPW, chúng ta cần xem các ký hiệu thông qua hình ảnh sau (click vào ảnh để phóng to):

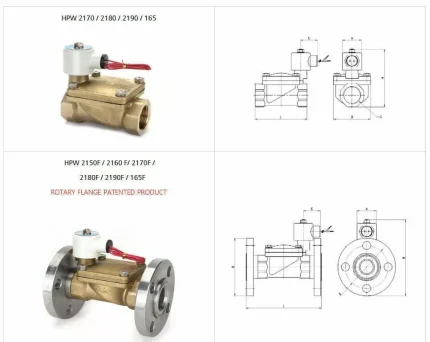

Ký hiệu kích thước van điện từ HPW
MODEL | L | H | A | B | C | D | Kết nối | Trọng lượng |
HPW 2170 (32A) | 120 | 138 | 45 | 88 | 40 | – | Rc 1″1/4 | 2,575g |
HPW 2180 (40A) | 120 | 138 | 45 | 88 | 40 | – | Rc 1″1/2 | 2,427g |
HPW 2190 (50A) | 140 | 154 | 45 | 100 | 40 | – | Rc 2″ | 3,210g |
HPW 165 (65A) | 178 | 163 | 45 | 116 | 40 | – | Rc 2″1/2 | 3,890g |
HPW 2150F (20A) | 134 | 137 | 45 | 100 | 40 | 75 | KS 10K RF 20A | 2,630g |
HPW 2160F (25A) | 147 | 153 | 45 | 125 | 40 | 90 | KS 10K RF 25A | 3,933g |
HPW 2170F (32A) | 175 | 182 | 45 | 135 | 40 | 100 | KS 10K RF 32A | 6,010g |
HPW 2180F (40A) | 175 | 187 | 45 | 140 | 40 | 105 | KS 10K RF 40A | 6,100g |
HPW 2190F (50A) | 195 | 195 | 45 | 155 | 40 | 120 | KS 10K RF 50A | 7,870g |
HPW 165F (65A) | 210 | 208 | 45 | 175 | 40 | 140 | KS 10K RF 65A | 8,550g |
Thông số kỹ thuật SOLENOID VALVE HPW
| Môi chất làm việc | Khí, nước, dầu |
| Áp suất làm việc | 0.03 ~ 1.0 MPa (0.3 ~ 10 bar) |
| Điện áp | AC220V, AC110V DC24V, DC12V |
| Điện năng tiêu thụ | AC220V : 19VA DC24V : 14W |
| Vật liệu cách nhiệt | CLASS F |
| Chiều dài dây | 260mm |
| Nhiệt độ môi chất | 0 ~ 60℃ |
| Chất liệu thân van | Đồng thau |
| Chất liệu SEAT | NBR |
| OPTION | SEAT : EPDM, CR, FKM CONNECTION : PF, NPT COIL : DIN Connector type |
Nội dung được trích dẫn từ website Autosigma
