Home Tài liệu Hướng dẫn sử dụng công tắc áp suất đôi SAGINOMIYA DNS
02/09 2025

Hướng dẫn sử dụng công tắc áp suất đôi SAGINOMIYA DNS

Tài liệu

NỘI DUNG CHÍNH

  • Giới thiệu sản phẩm
  • Lắp đặt
  • Đấu nối điện
  • Cài đặt áp suất

I. GIỚI THIỆU SẢN PHẨM

Tổng quan về công tắc áp suất đôi SAGINOMIYA DNS, là loại công tắc áp suất tích hợp bảo vệ 2 ngưỡng áp suất trong cùng 1 thiết bị. Chúng tôi sẽ đề cập đến một số sản phẩm có hỗ trợ trong hướng dẫn này, bao gồm:

  • DNS-D304X, DNS-D304XM: -0.6 ~ 4.0 bar và 8 ~ 30 bar
  • DNS-D306X, DNS-D306XM: -0.6 ~ 6.0 bar và 8 ~ 30 bar
  • DNS-D604X, DNS-D604XM: -0.6 ~ 4.0 bar và 8 ~ 30 bar
  • DNS-D306X, DNS-D306XM: -0.6 ~ 6.0 bar và 8 ~ 30 bar
  • DNS-D606X, DNS–D606XM, DNS-D606XMM: -0.6 ~ 6.0 bar và 8 ~ 30 bar

Nhận biết chức năng reset thông qua mã sản phẩm:

  • X: auto reset
  • XM: 1 nút reset. Cụ thể: auto reset ở ngưỡng thấp; manual reset (reset tay) ở ngưỡng cao
  • XMM: 2 nút reset. reset tay ở cả 2 ngưỡng cao và thấp
DNS-D606XMM - Công tắc áp suất đôi SAGINOMIYA - 2 nút reset

DNS-D606XMM – Công tắc áp suất đôi SAGINOMIYA – 2 nút reset

cong tac ap suat doi SAGINOMIYA DNS D606XM.jpg

SAGINOMIYA DNS-D606XM – Công tắc áp suất đôi

II. LẮP ĐẶT CÔNG TẮC ÁP SUẤT ĐÔI SAGINOMIYA

Việc lắp đặt công tắc áp suất đôi SAGINOMIYA nói riêng và các loại áp đôi khác nói chung, đều phải thực hiện theo nguyên tắc ở 2 hình sau đây:

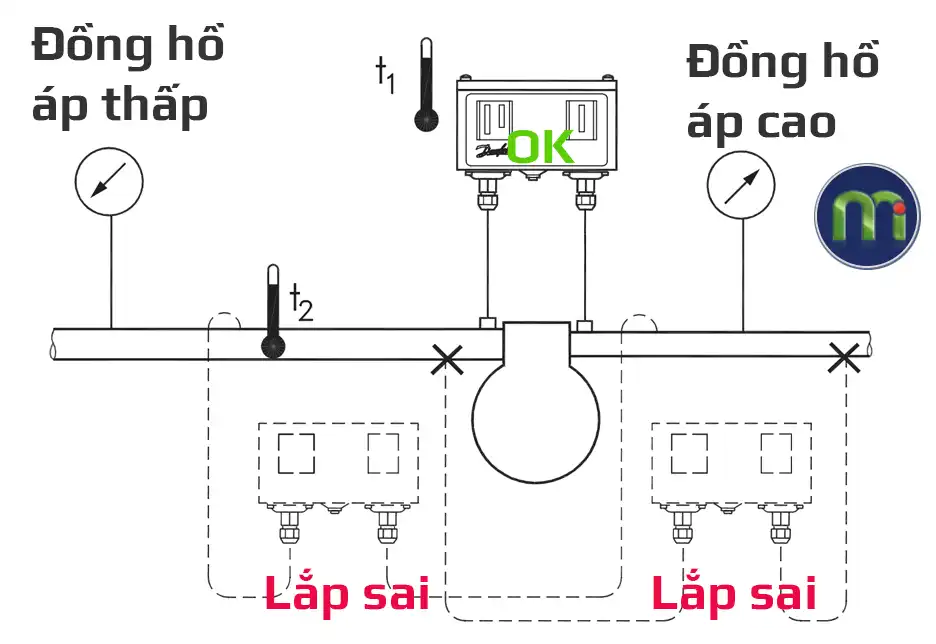

Lắp đặt công tắc áp suất đôi SAGINOMIYA đúng cách

Lắp đặt công tắc áp suất đôi SAGINOMIYA đúng cách

1 cờ lê giữ tán cố định, dùng cờ lê còn lại để vặn

1 cờ lê giữ tán cố định, dùng cờ lê còn lại để vặn

Tóm lại:

  • Lắp đặt công suất áp suất đôi SAGINOMIYA sao cho nó hướng lên phía trên đường ống
  • Sử dụng đồng thời 2 cờ lê để xiết chặt ống dẫn áp suất. Tránh gây ảnh hưởng đến cấu trúc và rò rỉ thiết bị
  • Ống dẫn áp suất có thể được xoắn dạng lò xo để giảm chấn tốt hơn.

III. ĐẤU NỐI ĐIỆN

III.1. SƠ ĐỒ ĐIỆN GỐC

Tùy từng mã hàng, bạn sẽ thực hiện việc đấu nối theo 1 sơ đồ phù hợp với sản phẩm mà bạn có. Tổng cộng chúng ta có 5 sơ đồ đấu nối, hãy xem mã hàng của bạn có trong sơ đồ nào sau đây:

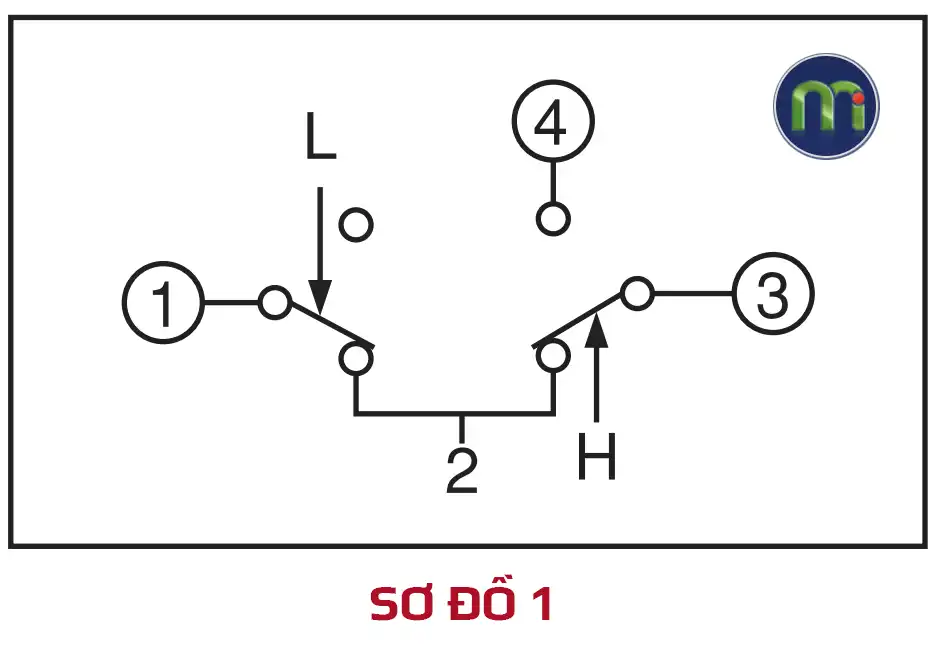

Sơ đồ điện cho: DNS–D304X, DNS–D306X

Sơ đồ điện cho: DNS–D304X, DNS–D306X

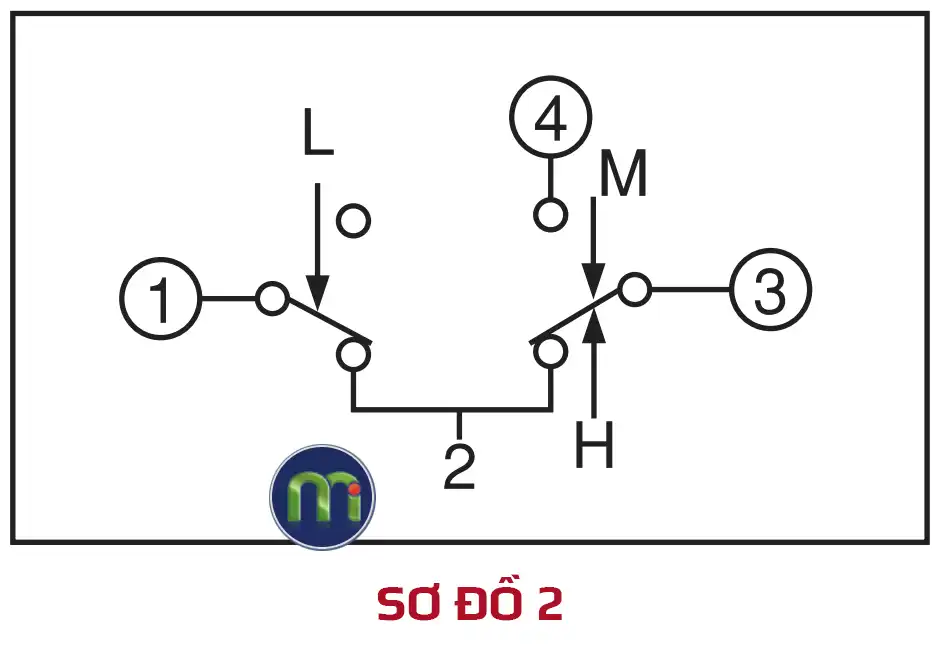

Sơ đồ điện cho: DNS–D304XM, DNS–D306XM

Sơ đồ điện cho: DNS–D304XM, DNS–D306XM

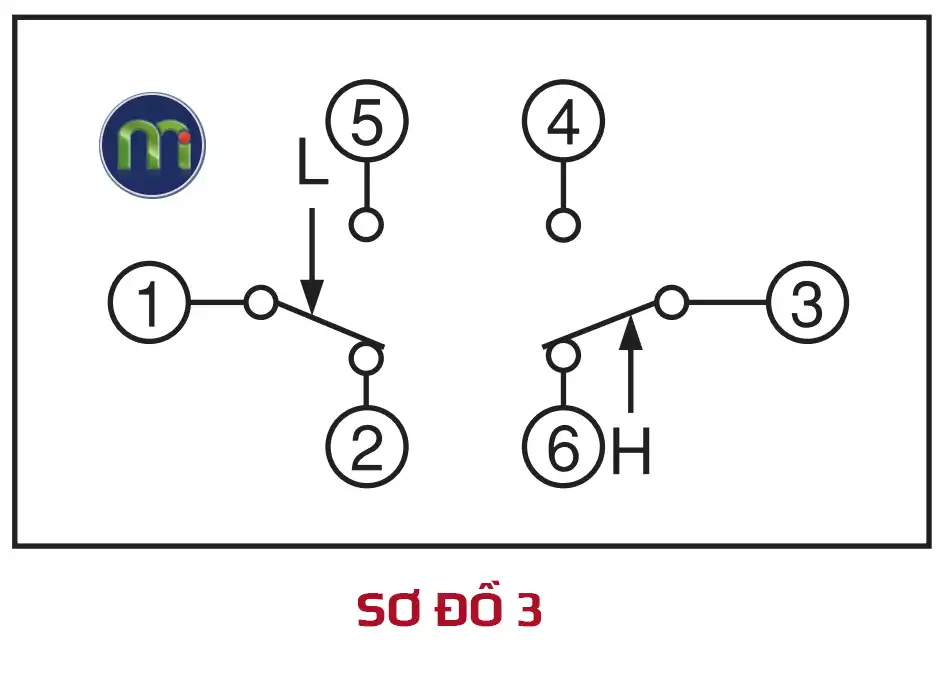

Sơ đồ điện cho: DNS–D604X, DNS–D606X

Sơ đồ điện cho: DNS–D604X, DNS–D606X

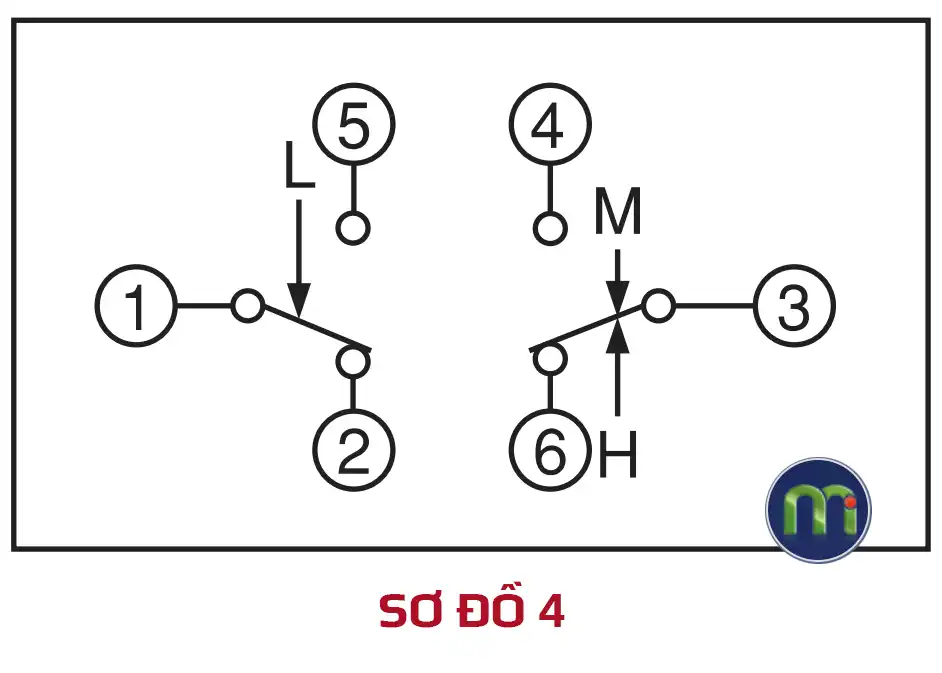

Sơ đồ điện cho: DNS–D604XM, DNS–D606XM

Sơ đồ điện cho: DNS–D604XM, DNS–D606XM

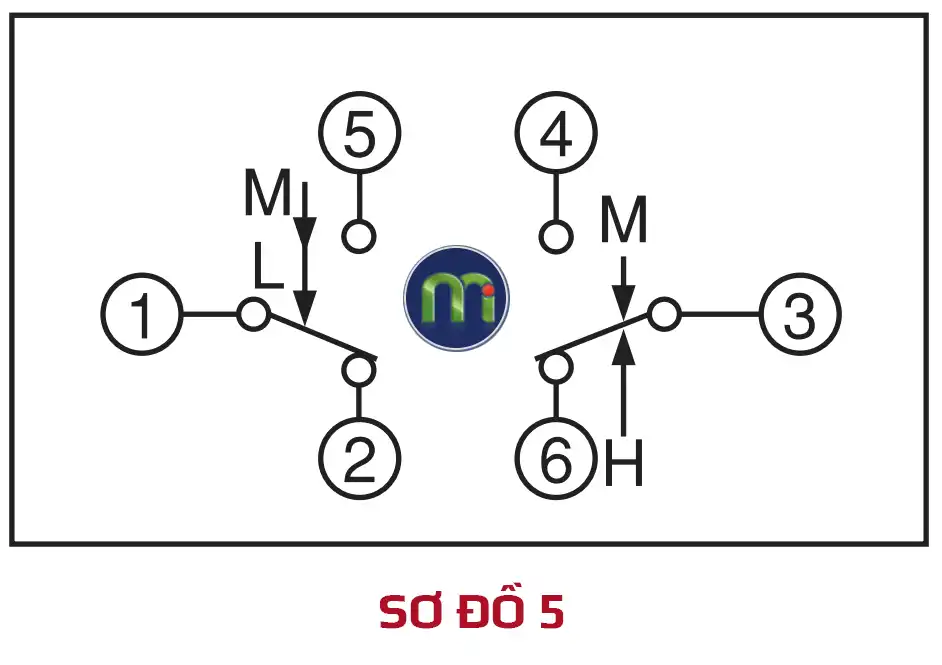

Sơ đồ điện cho: DNS–D606XMM

Sơ đồ điện cho: DNS–D606XMM

Nhìn chung, các sơ đồ chỉ khác nhau về nguyên lý reset và số tiếp điểm. Việc đấu nối sẽ không khác biệt lớn, ở hướng dẫn này, chúng tôi sẽ sử dụng sơ đồ có nhiều tiếp điểm nhất để là ví dụ thực tế. Các mã hàng hay sơ đồ khác, các bạn cứ việc ứng dụng theo nguyên tắc của hướng dẫn.

III.2. ĐẤU NỐI CHI TIẾT

a. Đặc điểm chung:

  1. Cụm tiếp điểm thứ nhất, công tắc phía áp suất thấp (bên trái):
    • Tiếp điểm số 1: common
    • Tiếp điểm 1 – 2: ở trạng thái đóng khi áp suất tăng
    • Tiếp điểm 1 – 5: ở trạng thái đóng khi áp suất giảm

    ⇒ Chúng ta có thể ứng dụng cụm công tắc này để bảo vệ áp suất thấp: Tiếp điềm 2 ⇒ điều khiển tải; Tiếp điểm 5 ⇒ cảnh báo thấp.

  2. Cụm tiếp điểm thứ 2, công tắc áp suất cao (bên phải):
    • Tiếp điểm số 3: common
    • Tiếp điểm 3 – 4: ở trạng thái đóng khi áp suất tăng
    • Tiếp điểm 3 – 6: ở trạng thái đóng khi áp suất giảm

    ⇒ Chúng ta có thể sử dụng cụm tiếp điểm này để bảo vệ áp suất cao: Tiếp điểm 6 ⇒ điều khiển tải; tiếp điểm 4 ⇒ cảnh báo cao.

Nguyên lý hoạt động này được ứng dụng rộng rãi trong điện lạnh công nghiệp để bảo vệ thấp áp và cao áp trên đường hút/nén. Các bạn cũng có thể tùy biến riêng với hệ thống của mình, tuy nhiên, việc tuân thủ nguyên lý và sơ đồ hoạt động chung là cần thiết.

Đấu nối vào hệ thống lạnh

Giờ đây các bạn có thể vận hành máy nén lạnh một cách an toàn với bộ công tắc áp suất đôi SAGINOMIYA. Bao gồm bảo vệ áp suất cao, bảo vệ áp suất thấp, cảnh báo thấp, cảnh báo cao. Thiết bị làm ví dụ cụ thể DNS-D606XM.

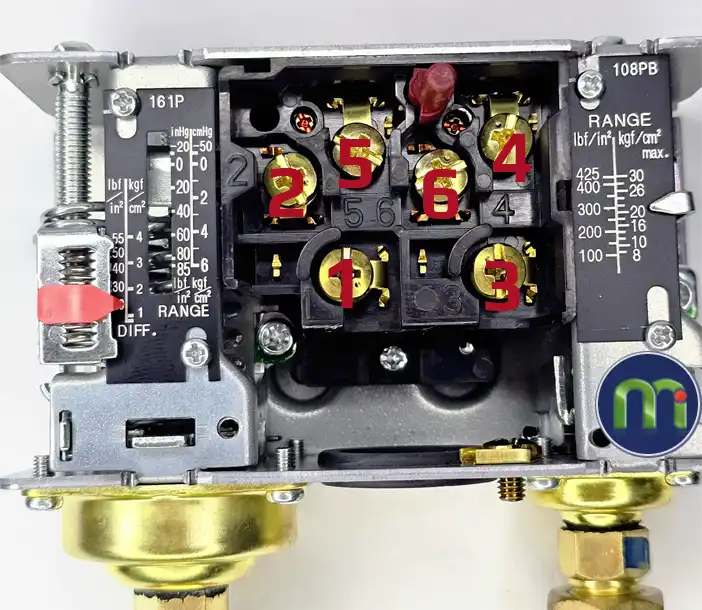

Vị trí các tiếp điểm trên công tắc áp suất đôi DNS-D606XM

Vị trí các tiếp điểm trên công tắc áp suất đôi DNS-D606XM

Kết hợp với sơ đồ điện số 4, ta sẽ đấu nối 2 cách như sau:

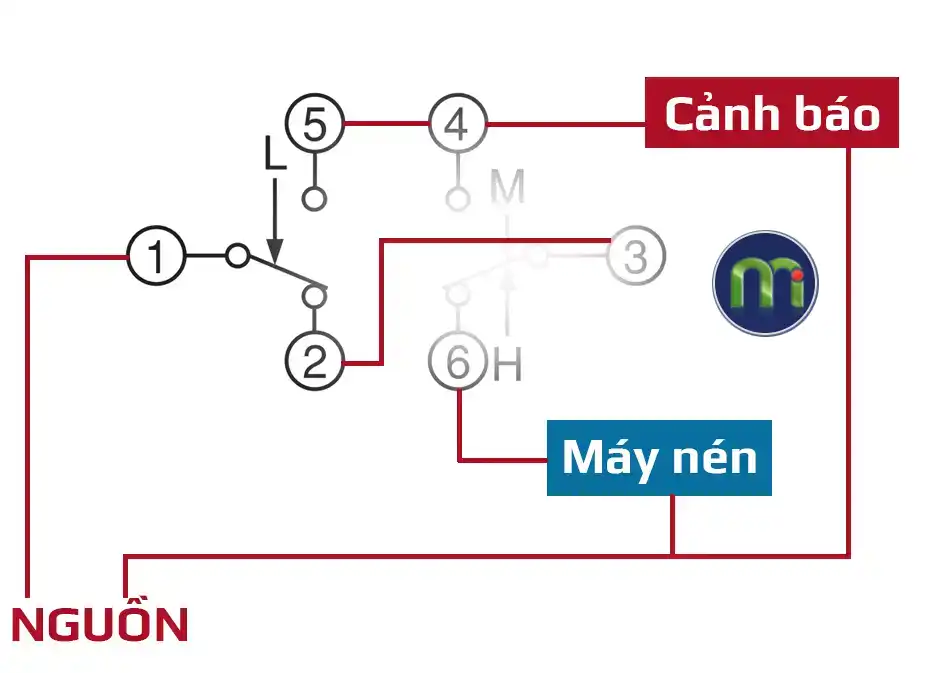

  • Cách 1: máy nén OFF khi có báo lỗi thấp hoặc cao; dùng 1 thiết bị cảnh báo

    Cách 1: Đấu nối công tắc áp suất đôi SAGINOMIYA DNS-D606X dùng 1 thiết bị cảnh báo

    Cách 1: Đấu nối công tắc áp suất đôi SAGINOMIYA DNS-D606X dùng 1 thiết bị cảnh báo

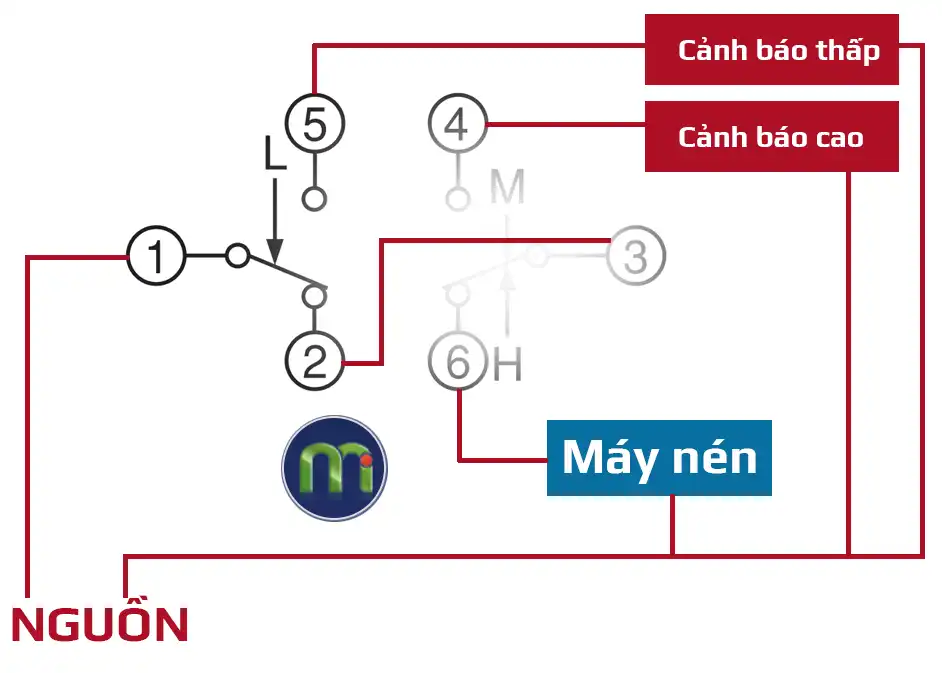

  • Cách 2: máy nén OFF khi có báo lỗi thấp hoặc cao; dùng 1 thiết bị cảnh báo

    Cách 2: dùng 2 thiết bị cảnh báo

    Cách 2: dùng 2 thiết bị cảnh báo

IV. CÀI ĐẶT ÁP SUẤT CHO CÔNG TẮC ÁP SUẤT ĐÔI SAGINOMIYA DNS

Sau khi lắp đặt và đấu nối hoàn tất, chúng ta tiến hành thêm bước nữa là cài đặt áp suất. Ngoài ra, nếu dùng cho hệ thống lạnh, bạn cũng có thể sử dụng thông số cài đặt mặc định của nhà sản xuất. Các thông số này đáp ứng đa số nhu cầu vận hành của các hệ thống lạnh công nghiệp. Ví dụ, giá trị mặt định của công tắc áp suất đôi SAGINOMIYA DNS-D606XM:

  • Áp thấp: OFF ở 2 bar; ON ở 3 bar ⇒ [MIN – MAX] = [2 – 3]
  • Áp cao: OFF ở 20 bar; ON reset tay

Trong trường hợp bạn cần thay đổi, cách tính sau đây sẽ giúp bạn xác định khoảng các giá trị cần cài đặt:

  • Đối với loại auto reset: MIN = MAX – DIFF. Trong khi đó, MAX chính là giá trị tại cột RANGE trên thiết bị.
  • Đối với loại reset tay: bạn chỉ cần xác định điểm OFF
    • Ngưỡng áp suất cao: OFF = RANGE
    • Ngưỡng áp suất thấp: OFF  = RANGE – DIFF

Bây giờ chúng ta thử điều chỉnh công tắc áp suất đôi SAGINOMIYA DNS-D606XM với yêu cầu sau:

  • [MIN – MAX] = [4 – 3] ⇒ RANGE = 4 và DIFF = 1
  • Áp cao OFF tại 22 bar ⇒ RANGE = 22
  • Dùng tua vít chậm rãi xoay các con vít tương ứng, đồng thời quan sát kim chỉ thị ở mặt trước cho đến khi đạt yêu cầu, xem hình:

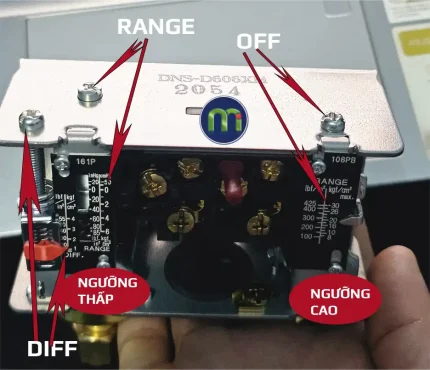

    Cách cài đặt áp suất

    Cách cài đặt áp suất



Lưu ý thêm: Mọi thứ dường như đã hòa tất! Tuy nhiên, trong thực tế khi vận hành, chúng ta cần phải quan sát đồng hồ áp suất trên đường ống để so sánh với ON/OFF thực tế. Điều chỉnh lại các giá trị áp suất nếu cần.

Cơ điện lạnh Nguyễn Minh

Nguồn: Cơ điện lạnh Nguyễn Minh
