Đấu nối Danfoss MP55, MP54

GIỚI THIỆU SẢN PHẨM DANFOSS MP55/MP54

MP55 và MP54 là dòng sản phẩm công tắc áp suất chênh áp của Danfoss. Còn có tên gọi đặc thù chức năng của nó: relay áp suất dầu. Một loại sản phẩm được Danfoss sản xuất dùng để bảo vệ trên đường dầu trong hệ thống lạnh. Với nguyên lý so sánh sự chênh lệch áp suất của “đường đi” và “đường hồi”,  người tiêu dùng đã mang sang phẩm này ứng dụng vào nhiều lĩnh vực khác nhau như khí nén, lò hơi, …

Trong hướng dẫn này, chúng tôi dùng công tắc áp suất dầu Danfoss MP55 (part no: 060B017191) để làm minh họa cụ thể. Các mã sản phẩm khác (tra cứu thêm data sheet) có thể sẽ không áp dụng hoàn toàn tương tự hướng dẫn này.

Nội dung chính

• An toàn điện
• Tháo nắp bảo vệ
• Tìm sơ đồ đấu nối
• Tiến hành đấu nối

AN TOÀN ĐIỆN

Trong quá trình đấu nối, các công việc sau đây được yêu cầu tuân thủ:

• Ngắt kết nối với nguồn điện, không được thực hiện đấu nối trực tiếp với nguồn điện
• Dừng hệ thống tải (máy nén) khi việc đấu nối chưa hoàn thành
• Sử dụng đầu cos bấm các đầu dây điện trước khi gắn vào tiếp điểm của relay, tránh chập – cháy nổ
• Không nên điều khiển trực tiếp thiết tải (máy nén), hãy dùng contactor điều khiển trung gian

THÁO NẮP BẢO VỆ

• Dùng tua ví dẹt, tháo nhẹ vít giữ nắp ở mặt trên (mặt hướng LP), chỉ cần nới lỏng vít, không cần tháo rời vít ra.



  Tháo nắp bảo vệ mặt trước

• Trượt nắp về hướng mặt trước của thiết bị để lấy ra



  Trượt nắp về phía trước để lấy ra

SƠ ĐỒ ĐẤU NỐI ĐIỆN DANFOSS MP55, MP54

Quý khách và Anh/Em thợ điện lạnh có thể tìm thấy sơ đồ điện ở 2 trường hợp sau:

• Mặt trong của nắp bảo vệ thiết bị



  Sơ đồ điện chuẩn bi đấu nối Danfoss MP55 – chụp từ mặt trong nấp

• Trong file data sheet

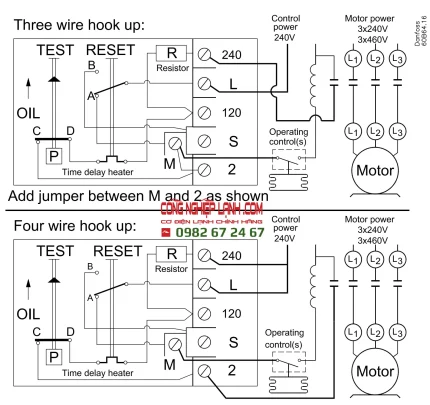

  Sơ đồ đấu nối Danfoss MP55 – Trích từ datasheet





Ở đây sẽ có một chút khó khăn đối với những ai lần đầu thao tác với công tắc áp suất dầu này. Vì vậy, CongNghiepLanh xin diễn giải thêm để công việc của chúng ta được nhanh chóng hơn. Hãy xem các tiếp điểm của nó ở hình kế tiếp, ký hiệu của mỗi tiếp điểm đã được chú thích rõ hơn trong ảnh.

Các tiếp điểm của Danfoss MP55

TIẾN HÀNH ĐẤU NỐI DANFOSS MP55

1. Thực hiện đấu nối an toàn theo mô tả sau:
   • 2 dây nguồn 220V: lần lượt đấu và 2 tiếp điểm O₂₃₀ và L
   • 2 dây đến tải (hoặc contactor điều khiển tải): lần lượt đấu vào M và O₂₃₀
   • 2 dây đến thiết bị cảnh báo: lần lượt đấu vào S và O₂₃₀
   • Dùng 1 đoạn dây điện ngắn, nối tắt 2 tiếp điểm L và T2
2. So sánh kết quả đấu nối của bạn lần nữa với sơ đồ sau:

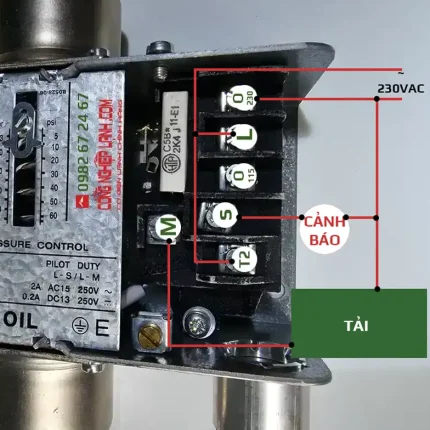

   Hoàn tất đấu nối công tắc chênh áp Danfoss MP55

3. Cần lưu ý: các tiếp điểm có nhiều hơn 1 dây dẫn cần được đấu nối cẩn thận, cụ thể:
   • Tiếp điểm O₂₃₀ có: 1 dây nguồn và 1 dây dẫn đến thiết bị cảnh báo
   • Tiếp điểm L có: 1 dây nguồn và 1 dây dẫn đến T2
   • Hãy đối chiếu lần nữa sơ đồ hoàn tất và kết quả của việc đấu nối Danfoss MP55 của bạn
